Применение телеметрического комплекса "Ресурс" при использовании в качестве среды передачи сетей кабельного телевидения

Широкое распространение сетей передачи данных по системам кабельного телевидения позволяет предоставлять операторам СКТВ дополнительный, широкий спектр услуг абонентам, таких как Internet, видео по запросу, интерактивное телевидение, IP телефония, локальные игровые сети и др.

Однако, одними из важнейших пользователей сетей СКТВ могут являться различные службы городского хозяйства, использующие эти сети, как среду передачи различной информации о состоянии объектов и управления этими объектами. В частности, возможно широкое использование СКТВ для диспетчеризации жилищно-коммунального хозяйства и управления инженерно-техническим оборудованием объектов ЖКХ. Актуальность применения автоматизированных диспетчерских комплексов на базе СКТВ по сравнению с традиционным использованием проводных линий связи обосновывается следующими факторами:

  • высокими затратами городских служб по аренде линий связи телефонной сети
  • высокая степень физического износа существующих систем коммуникаций городского хозяйства
  • наличие естественных монополистов по оказанию услуг проводной связи
  • низкая степень автоматизации и компьютеризации в существующих системах
  • отсутствие единой системы города по контролю потреблением энергоресурсов

Для этого необходима разработка специализированных диспетчерских комплексов, которые должны отвечать, исходя из специфики сетей передачи данных по СКТВ, следующим техническим требованиям:

  • возможность приема и передачи информации и речевых сообщений при подключении к кабельному модему СКТВ между диспетчерским пультом и объектами ЖКХ
  • информация и речевые сообщения должны передаваться между диспетчерским пультом и объектами ЖКХ в цифровом виде по протоколу TCP/IP, и отвечать, с другой стороны, требованиям нормативов ЖКХ (ВСН60-89, ПУБЭЛ и др.)

Специалистами ЗАО "НИИКБ ТРС" (г. Санкт-Петербург) в 1997 г. был разработан и подготовлен к серийному производству автоматизированный диспетчерский комплекс АДК-3 "Ресурс". Комплекс представляет собой совокупность программно-аппаратных средств, обеспечивающих прием, обработку и хранение данных диспетчерского контроля, мониторинг и управление силами аварийно-диспетчерской службы жилищно-эксплуатационных организаций. Для передачи данных и речевых сообщений преимущественно используются радиосредства, функционирующие в любых выделенных для радиосвязи диапазонах частотного ресурса, а также средства для передачи данных по выделенным проводным линиям.

В августе - октябре 1998 г. пущен в эксплуатацию экспериментальный участок системы диспетчерского контроля и управления на сети кабельного телевидения (СКТВ) в г. Сургуте (заказчик - МУП "Телесеть"). Система построена на опытных образцах аппаратуры комплекса "Ресурс", при этом были использованы кабельные модемы собственной разработки, и передача данных и речевых сигналов велась по протоколу, разработанному ЗАО "НИИКБ ТРС" для работы в радиосети. Комплекс охватывает два жилых здания с общим числом подъездов (соответственно и лифтов) - 6, узлов теплоучета - 2 и одним постом видеонаблюдения.

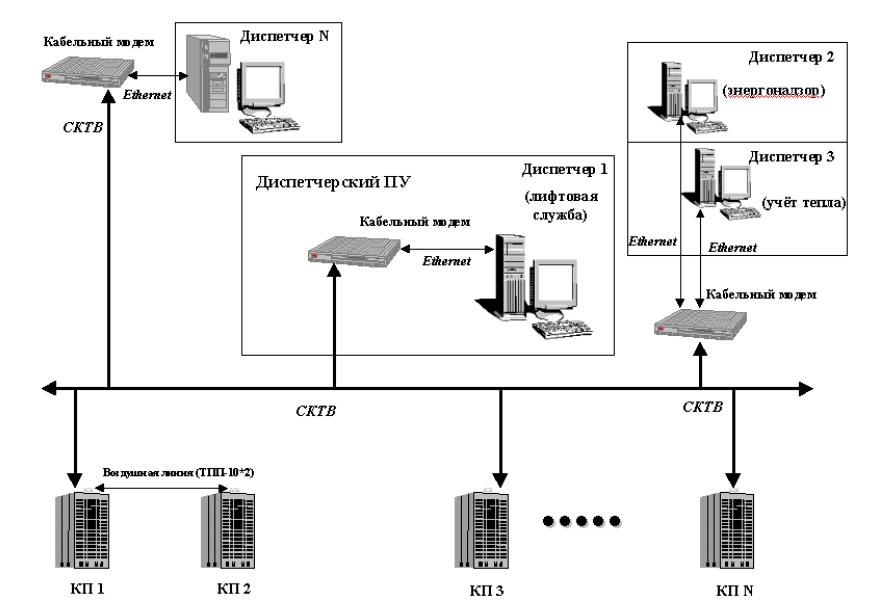

Структурная схема организации диспетчерских служб с использованием в качестве среды передачи данных сети кабельного телевидения (СКТВ)



Структурная схема организации диспетчерских служб с использованием в качестве среды передачи данных сети кабельного телевидения (СКТВ)



К настоящему моменту ЗАО "НИИКБ ТРС" разработало и выпускает модификацию системы диспетчерского контроля "Ресурс" (модификации "Ресурс-С"), использующего СКТВ в качестве среды передачи на основе стандартных кабельных модемов и стандартного протокола TCP/IP и имеющее следующие технические параметры:

  • максимальное число рабочих мест (операторских) на одном диспетчерском пульте - технически не ограничено
  • количество контролируемых пунктов на одном рабочем месте - технически не ограничено
  • общее число сигналов ГГС на одном контролируемом пункте - до 16
  • общее число датчиков телесигнализации на одном контролируемом пункте - до 112
  • число внешних контроллеров телеизмерений на одном контролируемом пункте - до 16
  • количество сигналов телеуправления на один контролируемый пункт, не менее - 40

Важно заметить, что комплекс "Ресурс-С" способен работать не только в системах СКТВ, но и в любых других сетях, поддерживающих пакетную передачу данных, таких как локальные вычислительные сети (LAN), муниципальные вычислительные сети (MAN), GSM GPRS и другие. Единственным ограничивающим фактором является только полоса пропускания таких сетей, которая должна быть не ниже 16 кбит/с (для передачи речи по стандарту G.721). Подключение комплекса "Ресурс-С" к таким сетям осуществляется с помощью стандартного порта Ethernet.

Области применения комплекса "Ресурс-С":

  • системы диспетчеризации различных служб города
  • системы учета и автоматизированного регулирования тепловой и электроэнергии
  • системы учета и автоматизированного регулирования горячей и холодной воды
  • модернизация существующих систем диспетчеризации

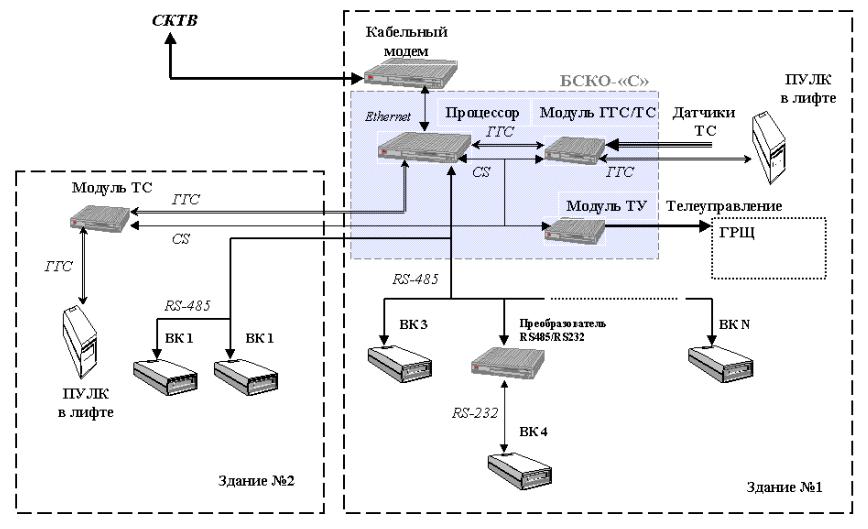

Структурная схема КП с использованием в качестве среды передачи данных - СКТВ



Структурная схема КП с использованием в качестве среды передачи данных - СКТВ
