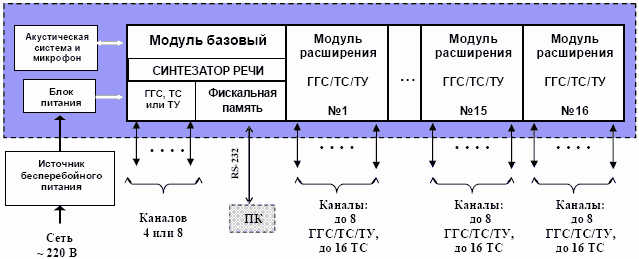

СТРУКТУРНАЯ СХЕМА ЛОКАЛЬНОГО ДИСПЕТЧЕРСКОГО КОМПЛЕКСА "РЕСУРС-Л"
Структурная схема локального диспетчерского комплекса Ресурс-Л

Диспетчерский комплекс "Ресурс-Л" (в дальнейшем комплекс) предназначен для дистанционного диспетчерского контроля оборудования лифтов, управления объектами коммунального хозяйства и индикации их состояния по проводным и беспроводным (GSM, радиосвязь) линиям связи.

Комплекс обеспечивает:

Комплекс удовлетворяет положениям ПУБЭЛ (Правила устройства и безопасной эксплуатации лифтов. -М.: Госгортехнадзор России, 2003 г.) в части 13, касающейся требований к диспетчерскому контролю за эксплуатацией лифтового оборудования.

Комплекс имеет Разрешение на выпуск и применение Федеральной службы по технологическому надзору No.РРС-19-00457, Сертификат соответствия РОСС RU.ME30.H01348 от 09.01.2003 г. и Санитарно-эпидемиологические заключение No.78.01.06.423.П.006026.12.03 от 11.12.2003 г.



СОСТАВ КОМПЛЕКСА "РЕСУРС-Л"

Существует два варианта исполнения оборудования комплекса:

Комплекс является изделием с изменяемой конфигурацией и имеет модульную конструкцию. Количество и состав модулей определяется требованиями заказчика и может составлять от одного (модуль базовый МБ) до семнадцати (МБ и набор модулей расширения МР). Модули МБ и МР имеют универсальные двухпроводные шлейфы с программируемым пользователем функциональным назначением (ГГС, ТС, ТИ или ТУ).



ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ КОМПЛЕКСА "РЕСУРС-Л"

МОДУЛЬ БАЗОВЫЙ (МБ)

число каналов ТС/ТИ/ТУ/ГГС - 4 или 8 (с возможностью отключения неиспользуемых)

обеспечивает выдачу световой и звуковой сигнализации о вызове диспетчера, срабатывании датчика телесигнализации или аварии канала (обрыв или короткое замыкание линии)

обеспечивает выдачу сообщения синтезатора речи о принятии вызова диспетчера в каналы ГГС комплекса

обеспечивает громкоговорящую связь диспетчера с кабинами лифта и с машинными помещениями, подключенными к каналам ГГС комплекса

обеспечивает обработку информации от аналоговых датчиков (ТИ)

обеспечивает сбор и хранение в энергонезависимой фискальной памяти данных о событиях в системе и действиях оператора

служит для выдачи команд телеуправления (включение/выключение) на узлы инженерного оборудования комплекса ЖКХ

обеспечивает вывод всех сигналов на удаленный компьютер (по проводной линии связи, по радиоканалу, по сетям с поддержкой TCP/IP, по сотовым сетям стандарта GSM)



МОДУЛЬ РАСШИРЕНИЯ (МР)

число каналов ГГС/ТУ - до 8, ТС/ТИ - до 16 (с возможностью отключения неиспользуемых)

обеспечивает выдачу световой сигнализации о вызове диспетчера, срабатывании датчика телесигнализации или аварии канала (обрыв или короткое замыкание линии)

возможность подключения каналов ГГС на линию громкоговорящей связи и синтезатора речи модуля базового (МБ)

обеспечивает сбор и передачу в базовый модуль информации о событиях в системе и действиях оператора для последующего хранения в энергонезависимой фискальной памяти и выдачи звуковой сигнализации

обеспечивает обработку информации от аналоговых датчиков (ТИ)

служит для выдачи команд телеуправления (включение/выключение) на узлы инженерного оборудования комплекса ЖКХ



ВАРИАНТЫ КОМПЛЕКТАЦИИ

Наименованиеколичество обрабатываемых сигналов

ГГСТСТУТИ всего

Модуль Базовый 4-х канальный (МБ-4)0...40...40...40...44

Модуль Базовый 8-х канальный (МБ-8)0...80...80...80...88

Комплект модулей - МБ-4 + МР-80...120...120...120...1212

Комплект модулей - МБ-8 + МР-80...160...160...160...1616

Комплект модулей - МБ-4 + МР-160...120...200...120...2020

Комплект модулей - МБ-8 + МР-16 (1 шт.)0...160...240...160...2424

Комплект модулей - МБ-8 + МР-16 (2 шт.)0...240...400...240...4040

Комплект модулей - МБ-8 + МР-16 (3 шт.)0...320...560...320...5656

Комплект модулей - МБ-8 + МР-16 (4 шт.)0...400...720...400...7272

Комплект модулей - МБ-8 + МР-16 (5 шт.)0...480...880...480...8888

Комплект модулей - МБ-8 + МР-16 (16 шт.)0...1360...2640...1360...264264

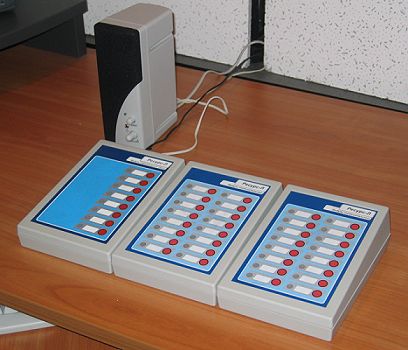

ВНЕШНИЙ ВИД КОМПЛЕКСА "РЕСУРС-Л"
Внешний вид комплекса Ресурс-Л

При использовании комплекса с выводом информации на компьютер рекомендуется блочное исполнение комплекса. Используемые комплекты плат модулей Блоков диспетчеризации комплекса "Ресурс-Л" для разных аналогичны комплектам модульного исполнения.

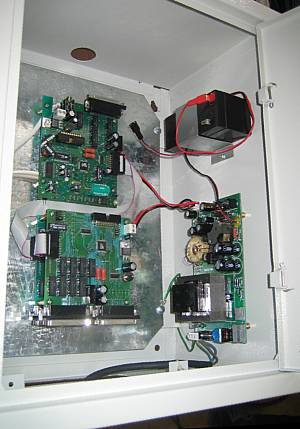

Блок Ресурс-Л

  • громкоговорящую связь с лифтами и машинными помещениями
  • автоматическую выдачу голосового информационного сообщения в лифтовую кабину или в машинное помещение о поступлении вызова на диспетчерский пункт
  • контроль и аварийную сигнализацию состояния сигналов лифтового оборудования и инженерно-технического оборудования объектов ЖКХ
  • дистанционное управление инженерно-техническим оборудованием объектов ЖКХ
  • питание шлейфов телесигнализации ТС и громкоговорящей связи ГГС
  • контроль и аварийную сигнализацию состояния проводных шлейфов комплекса (обрыв и короткое замыкание)
  • имеется возможность подключать аналоговые датчики (установки уровней срабатывания производятся на подключаемом компьютере, на каждый датчик устанавливается 4 уровня (предупредительные и аварийные, верхние и нижние)
  • запись и хранение во встроенной фискальной памяти информации о времени аварийных событий и о действиях оператора с возможностью последующей выдачи на переносной компьютер (ПК)
  • передачу сигнала тревоги (вызов оператора и аварийное событие) на носимый пейджер на расстояние до 300 м
  • бесперебойную работу не менее одного часа при пропадании сетевого напряжения питания
  • имеется возможность вывода информации на удаленный компьютер с использованием специализированного программного обеспечения "Elf Application" по проводным сетям, сетям GSM или сетям с поддержкой TCP/IP (например СКТВ). В данной конфигурации используется блочное исполнение комплекса.
  • модульное - настольные (настенные) модули со светодиодной индикацией и кнопками
  • блочное - оборудование размещается в корпусе блока диспетчеризации и работает под управлением компьютера
